Позиционные соединения

Позиционные соединения для арматуры системой RollCon – предназначены для соединения стальными муфтами арматурных стержней одного диаметра, имеющих на концах разнонаправленную резьбу. Применяются в тех случаях, когда вращение соединяемых стержней ограничено;

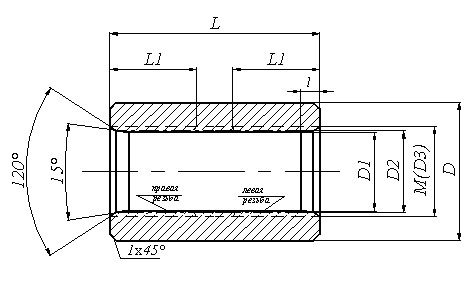

Рисунок  Позиционная муфта с разнонаправленной резьбой типа P.
Технические характеристики

Позиционные механические соединения Rollcon, отвечающие требованиям ТУ 4842-001-75604862-2011 могут применяться в железобетонных конструкциях, эксплуатируемых при действии многократно повторных, динамических и сейсмических нагрузках. Области применения (по расчетной температуре) для арматуры с механическими соединениями следует принимать как для арматуры соответствующего класса без стыков. Конструктивные требования при проектировании железобетонных конструкций с применением арматуры с механическими соединениями (в части защитного слоя бетона, минимального расстояния между стержнями и т. п.) принимаются такими же, как с арматурой соответствующего класса, имеющей стыковые соединения, выполненные старыми технологиями ванной сварки на стальной скобе накладке.

Изготовление позиционных соединений арматуры RollCon
Данный тип соединений имеет разнонаправленную резьбу и в основном используется, когда арматурные стержни одного диаметра не могут вращаться.
Один из стержней имеет правую резьбу, а другой левую. Муфта также имеет с одной стороны правую, а с другой стороны левую резьбу Требуемая длина резьбы на арматурном стержне не должна быть больше половины длины муфты. Применяется в основном, когда два арматурных стержня ограничены во вращении, но не ограничены в продольном перемещении. В основном такой тип соединений предназначен для соединения выпусков арматуры плит перекрытия, балок, стен и колонн.

Процесс соединения арматурных стержней с помощью позиционной муфты RollCon

Перед закручиванием муфты окончательно проверяется соответствие размеров муфты диаметру соединяемого стержня;

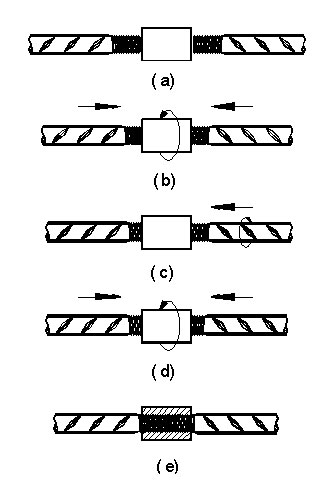

Далее необходимо переместить два соединяемых стержня к краю муфты (рис. а), вращением муфты, резьба арматурных стержней зацепляется с резьбой муфты (рис. b). Необходимо убедиться, чтобы стержни с одной и с другой стороны были вкручены на одинаковое расстояние и если это возможно, то подкрутить стержень (рис. c). После этого продолжаем поворачивать муфту, тем самым, сдвигая стержни друг к другу до тех пор, пока они не соприкоснуться в середине муфты. (рис. d);

После этого с помощью динамометрического ключа соединение закручивается  с усилием затяжки, приведенным в таблице выше. В результате этого должен получиться контакт торцов арматурных стержней в середине муфты.(рис. е).

Обращаем внимание: арматурные стержни с недостаточной длиной резьбы не должны использоваться в дело, так как не будет происходить контакта торцов арматурных стержней в середине муфты, при этом резьба должна быть накатана заново. Когда муфта начинает зацеплять резьбу на арматурных стержнях, необходимо следить за тем, чтобы стержни одинаково закручивались в муфту, иначе один стержень вкрутится в муфту, а другой нет.
