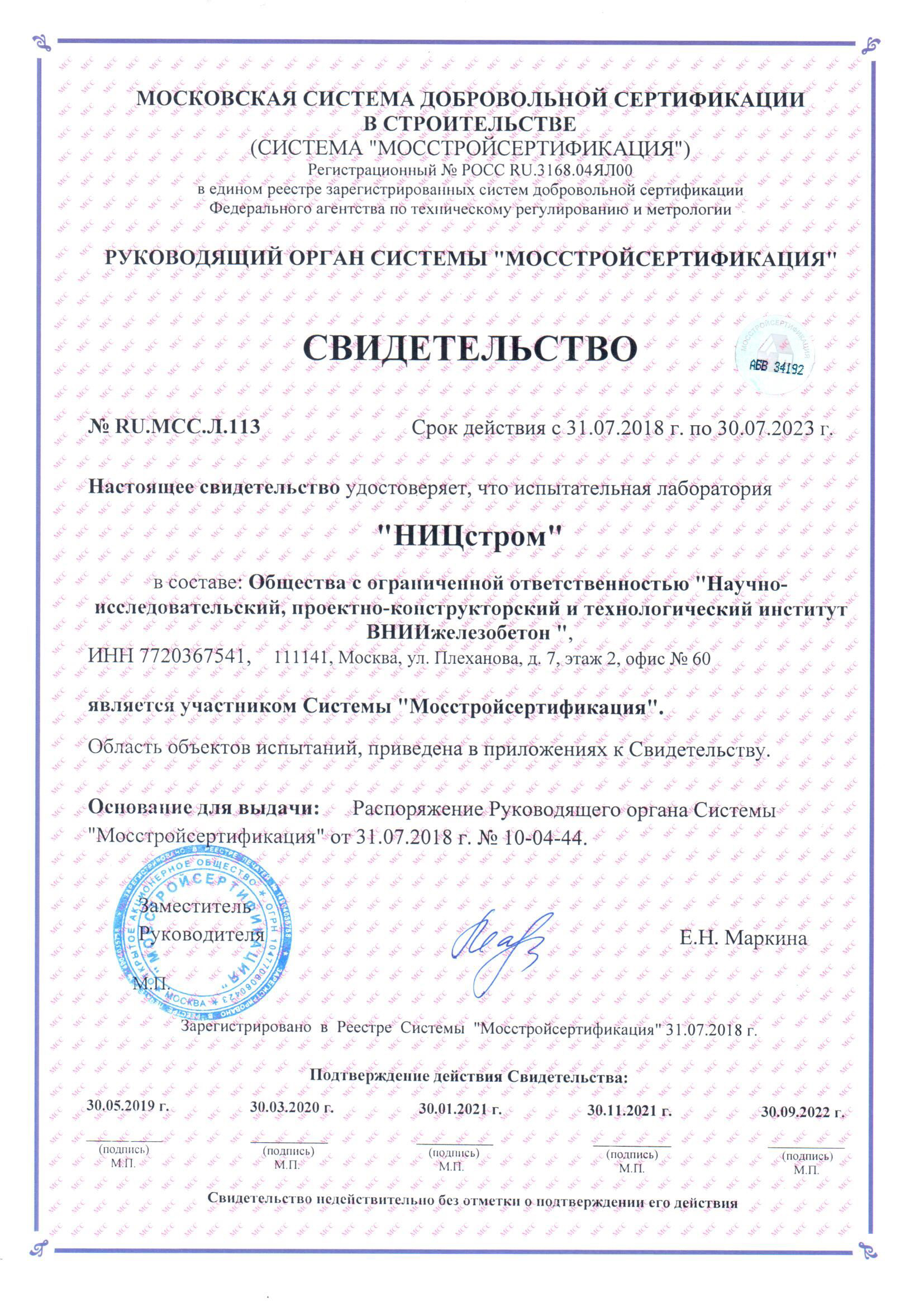

Сертификат на технологию
Сертификат соответствия
Сертификат ГОСТ Р
Технические условия
Технологическая система и ее элементы
Стандартные механические соединения изготавливаются на оборудовании марки «RollCon» путем накатки цилиндрической резьбы на концах арматурных стержней и их соединения с помощью муфты, имеющей соответствующую стержням резьбу (см. рисунок ниже).
Данные тип механического соединения предназначен для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться.
Геометрические размеры и вес стандартных муфт с накатанной цилиндрической резьбой
| Диаметр стержня, мм | Параметры резьбы M, мм | Шаг резьбы, мм | Наружный диаметр муфты D, мм | Длина муфты L, мм |
| Ø16 | М15,2 | 2,5 | 25,50+0,5 | 42±0,5 |
| Ø18 | М16,88 | 2,5 | 29,00+0,5 | 48±0,5 |
| Ø20 | М18,88 | 2,5 | 31,50+0,5 | 52±0,5 |
| Ø22 | М20,88 | 2,5 | 34,50+0,5 | 56±0,5 |
| Ø25 | М23,65 | 3,0 | 39,00+0,5 | 62±0,5 |
| Ø28 | М26,65 | 3,0 | 46,00+0,5 | 70±0,5 |
| Ø32 | М30,65 | 3,0 | 50,50+0,5 | 78±0,5 |
| Ø36 | М34,55 | 3,0 | 57,00+0,5 | 90±0,5 |
| Ø40 | М38,25 | 3,0 | 63,00+0,5 | 102±0,5 |
Основные понятия и определения
Под соединительными элементами понимают элементы, обеспечивающие соединение арматурных стержней – муфты для опрессовки, резьбовые муфты, гайки и контргайки, сварные элементы с использованием гаек, муфт и т.п.
Типы соединений с цилиндрической накатанной резьбой по конструкции:
- Стандартные соединения – предназначены для соединения арматурных стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться;
- Позиционные соединения – предназначены для соединения арматурных стержней одного диаметра, имеющих на концах разнонаправленную резьбу. Применяются в тех случаях, когда вращение соединяемых стержней ограничено;
- Переходные соединения – предназначены для соединения арматурных стержней разного диаметра. Применяются в тех случаях, когда хотя бы один из стыкуемых стержней может свободно вращаться.
На фиг.1 показано муфтовое соединение, где:
- Муфта с цилиндрической резьбой RollCon ,
- Стандартная муфта в разрезе (картину надо сделать справа с муфтой в разрезе),
- Арматура, с нарезанной на станке резьбой.
Общие технические требования предъявляемые к резьбовым соединениям Прочность, деформативность и пластичность растянутых механических соединений арматуры на растяжение должны соответствовать нормам, указанным в таблице 3.
Таблица 3
| Разрывное усилие Pв, кН | Деформативность Δ при растяжнии2), мм | Равномерное относительное удлинение соединенных арматурных стержней после испытания соединения на растяжение δр3), % |
| не менее | не более | не менее |
| yв·As1) | 0,1 | 2 |
Примечания:
Выносливость соединений должна соответствовать требованиям п. 2.2 технических условий. Максимальные напряжения σmax при испытании на выносливость должны быть равны 0,6σт (0,60,2) при интервале изменения напряжений Δσ = 100 Н/мм2 для соединенных стержней диаметром до 25 мм и Δσ = 80 Н/мм2 для стержней диаметром 25 мм и более. Испытанные образцы должны выдержать без разрушения в среднем не менее 1,3 млн. циклов. При этом каждый отдельный образец должен выдержать без разрушения не менее 0,9 млн. циклов.
Размеры и условные обозначения соединительных муфт Rollcon с цилиндрической резьбой представлены на страницах:
- стандартное соединение
- переходное соединение
- позиционное соединение
